Motori Standard MT
TN Motori asincroni trifase
La serie TN è formata da motori standard IEC con alimentazione trifase, isolamento cl.F e classe di protezione IP55 (IP56, IP65 e IP64 su richiesta).
Caratterizzati da un’elevata affidabilità possono essere utilizzati in innumerevoli soluzioni applicative.
I motori trifase sono disponibili con flangia B3, B5 e B14 ed hanno le seguenti caratteristiche:
- Grandezze unificate IEC = 55 ÷ 200
- Potenza nominale Pn= 0.05 ÷ 37 kW
- Polarità = 2, 4, 6, 8
- Efficienza energetica= IE1, IE2, IE3
- Coppia nominale Mn= 0.18 ÷ 197.6 Nm
- Velocità di rotazione n = 640 ÷ 2960 rpm
I motori della serie TN (motori asincroni trifase) normalizzati sono idonei per uso generico in applicazioni industriali.
Sono motori autoventilati (IC411) idonei per un servizio continuo di tipo S1 e per essere controllati tramite Inverter.
I motori trifase sono disponibili standard di Certificazione ATEX zone 2/22, categorie 3G/3D
(ambienti potenzialmente a rischio di esplosione)
ed ATEX zone 1/21, categorie 2G/2D
(ambienti in cui l’atmosfera esplosiva e probabilmente presente durante il funzionamento normale).
Tutti i motori MT Motori Elettrici sono costruiti secondo gli standard Internazionali IEC.
MN Motori monofase
I motori monofase serie MN sono dotati di un condensatore di marcia C collocato all’interno della scatola morsettiera ed in serie all’avvolgimento elettrico di avviamento.
Le dimensioni sono identiche ai motori trifase della serie TN, fatta eccezione le dimensioni della morsettiera, che ospita il condensatore, realizzata in materiale plastico antiurto.
Il condensatore viene montato su apposito supporto che permette di isolarlo dal corpo motore limitando la trasmissione di temperatura e vibrazioni al condensatore stesso.
I motori monofase sono disponibili con flangia B3, B5 e B14 ed hanno le seguenti caratteristiche:
- Grandezze unificate IEC = 56 ÷ 100
- Potenza nominale Pn= 0.09 ÷ 2.2 kW
- Polarità = 2, 4, 6
- Efficienza energetica= IE1
- Coppia nominale Mn= 0.3 ÷ 15.9 Nm
- Velocità di rotazione n = 870 ÷ 2830 rpm
I motori monofase, con scatola morsettiera in alluminio, sono disponibili con Certificazione ATEX zone 2/22, categorie 3G/3D (ambienti potenzialmente a rischio di esplosione).
Tutti i motori MT Motori Elettrici sono costruiti secondo gli standard Internazionali IEC.

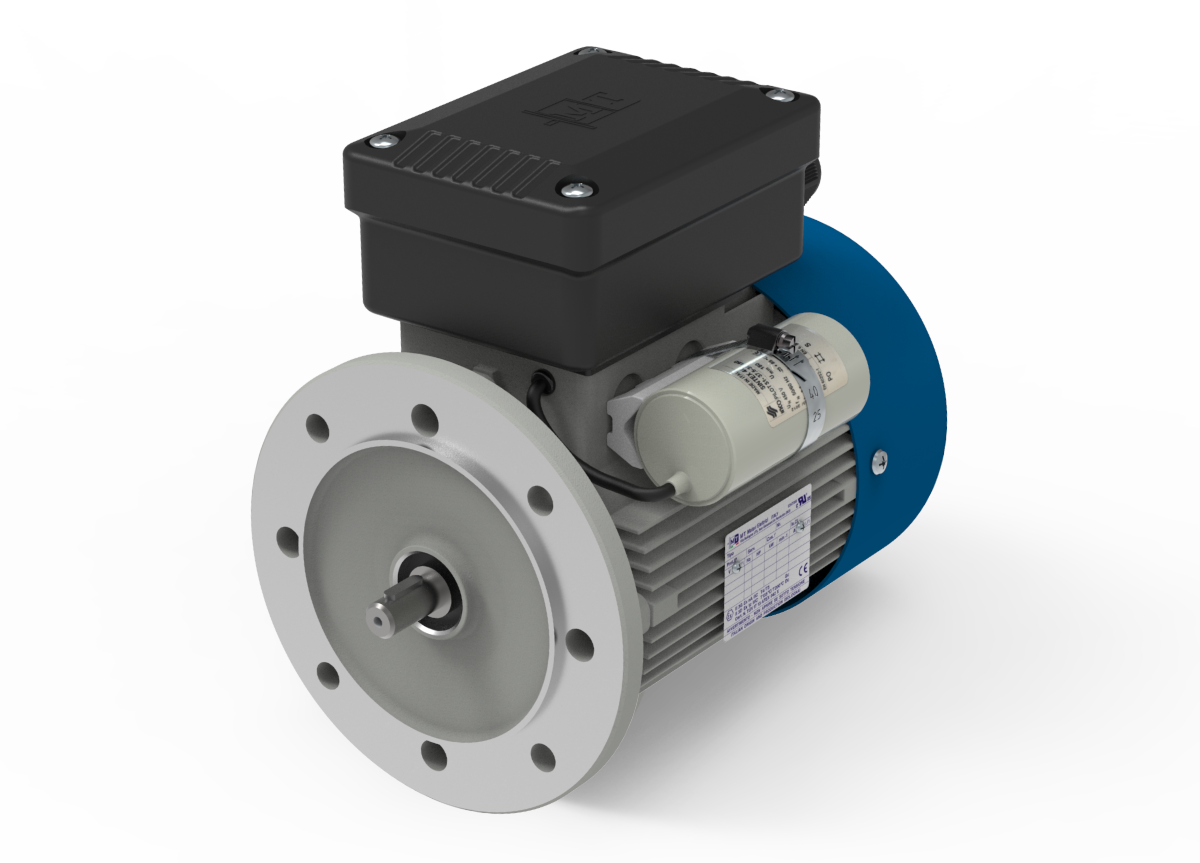

XN Motori Monofase Alta Coppia di spunto
Dai motori monofase della serie MN, derivano i motori monofase ad elevata coppia di spunto serie XN, dotati di condensatore di spunto Csp collegato in parallelo al condensatore di avviamento C.
Le dimensioni dei motori sono identiche ai motori trifase della serie TN, fatta eccezione le dimensioni della morsettiera, che ospita il condensatore, realizzata in materiale plastico antiurto.
Il condensatore viene montato su apposito supporto che permette di isolarlo dal corpo motore limitando la trasmissione di temperatura e vibrazioni al condensatore stesso.
I motori sono disponibili con flangia B3, B5 e B14 ed hanno le seguenti caratteristiche:
- Grandezze unificate IEC = 56 ÷ 100
- Potenza nominale Pn= 0.09 ÷ 2.2 kW
- Polarità = 2, 4, 6
- Efficienza energetica= IE1
- Coppia nominale Mn= 0.3 ÷ 15.9 Nm
- Velocità di rotazione n = 870 ÷ 2830 rpm
Con scatola morsettiera in alluminio, questi motori sono disponibili con Certificazione ATEX zone 2/22, categorie 3G/3D (ambienti potenzialmente a rischio di esplosione).
Tutti i motori MT Motori Elettrici sono costruiti secondo gli standard Internazionali IEC.
DN Motori doppia velocità
I motori della serie DN sono motori trifase a doppia polarità che permettono l’utilizzo su due differenti velocità in funzione dei collegamenti applicati.
I motori DN a doppia velocità possono essere realizzati:
- con singolo avvolgimento trifase in configurazione DAHLANDER/YY (avvolgimento unico) per i motori dotati di coppie polari tra loro doppie (2/4 e 4/8 poli);
- con doppio avvolgimento trifase interno per i motori con coppie polari 2/6, 2/8, 4/6 e 6/8 poli.
I motori a doppia polarità possono essere forniti con le seguenti coppie polari:
| Coppie Polari | Velocità di rotazione (rpm) |
|---|---|
| 2/4 | 3000 / 1500 |
| 2/6 | 3000 / 1000 |
| 2/8 | 3000 / 750 |
| 4/6 | 1500 / 1000 |
| 4/8 | 1500 / 750 |
| 6/8 | 1000 / 750 |
A richiesta MT Motori Elettrici può fornire motori trifase a tripla velocità attraverso il supporto dell’ufficio tecnico.
Tutti i motori MT Motori Elettrici sono costruiti secondo gli standard Internazionali IEC
