Rinvii Angolari
Dall’incontro di esperienze pluriennali maturate nel settore delle Trasmissioni Meccaniche,
nasce ‘TRAMEC Technology’ una realtà che oggi si propone offrendo alla clientela prodotti di Qualità, Servizio, Presenza, Disponibilità e facendo
di questa offerta la chiave del proprio successo.

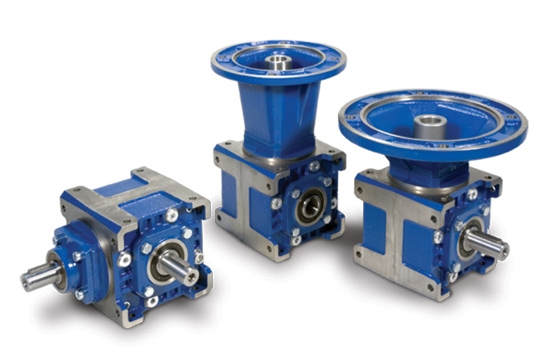

Serie R - L
I Rinvii Angolari serie R sono stati costruti in 5 grandezze con tre tipi di albero uscita: cavo, sporgente, bisporgente. E’ possibile inoltre disporre di un ulteriore albero di uscita opposto a quello di entrata.
Sono previsti tre tipi di entrata: con albero sporgente, con predisposizione attacco motore (campana e giunto) e predisposizione attacco motore compatta. Il corpo riduttore in ghisa meccanica abbondantemente nervato all’interno e all’esterno per garantire la rigidità, è lavorato su tutti i piani per consentire un facile posizionamento; inoltre un’unica camera di lubrificazione garantisce una maggiore dissipazione termica e una migliore lubrificazione di tutti gli organi interni.
Il cinematismo di questi rinvii è costituito da una coppia di ingranaggi conici a dentatura spiroidale GLEASON i acciaio con profilo accuratamente rodato.
L’utilizzo di cuscinetti a rulli conici di qualità su tutti gli assi (ad eccezione del manicotto in entrata nella predisposizione attacco motore compatta, il quale è sostituito da cuscinetti obliqui a sfere) consente al riduttore di ottenere delle durate molto elevate e di sopportare dei carichi radiali e assiali esterni molto elevati. Sono stati inoltre utilizzati nuovi criteri per diminuire in modo sostanziale il livello di rumorosità.
I riduttori della serie R - L possono essere corredati a richiesta di certificato ATEX cat.2 e cat.3
Potenza: da 0.75 a 90 Kw
Coppia: da 35 a 763 Nm
Rapporto: da 1/1 a 1/10

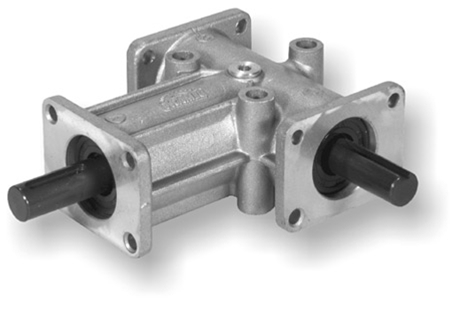

Serie RL
I rinvii angolari della serie RL sono il naturale completamento di gamma verso le piccole potenze della serie R.
Questi rinvii sono stati progettati per applicazioni ove occorra trasmettere un moto rotatorio di potenza tra alberi disposti perpendicolarmente tra loro.
Possono essere a 2 o 3 uscite con rapporto di trasmissione: 1:1 o 2:1.
Sono realizzati in una carcassa unica in pressofusione e prevedono come entrata/uscita solo l'esecuzione ad albero sporgente.
Potenza: da 0.14 a 6.5 Kw
Coppia: da 0.9 a 42 Nm
Rapporto: 1/1 e 1/2
